Усб тестер для определения емкость аккумулятора

Подобный гаджет может пригодиться каждому — для проверки своих смартфонов и аккумуляторов, для тестирования кабелей, а также в качестве «показометра» в диспутах на Алиэкспресс.

На мой взгляд, в хозяйстве должен быть один подобный тестер (USB «доктор»), и, по возможности, USB-нагрузка.

1. Проверка смартфона на емкость аккумулятора при покупке. Иногда интересно, не обманул ли производитель. При покупке неоригинальных аккумуляторов для смартфона или б/у аккумуляторов (или смартфонов) обязательно нужно проверять емкость, чтобы потом не получить сюрпризы с малой автономностью. Сюда же можно отнести проверку емкости внешнего аккумулятора (павербанка).

2. Проверка поддержки и корректной работы режимов быстрой зарядки: Quick Charge 2.0/3.0/4.0, Power Delivery 2.0/3.0, Samsung Adaptive Fast Charging, Mediatek Pump Express, Dash Charge, Huawei SuperCharge, Apple и так далее. Для работы указанных протоколов должна быть поддержка в гаджете (Смартфоне), в зарядном устройстве или павербанке, а также возможны специальные кабели с поддержкой конкретного протокола, например, Dash Charge.

3. Проверка качества кабелей. Во-первых, это падение напряжения на кабеле при большом зарядном токе. На некачественных кабелях большое падение напряжения приводит к отказу работы протоколов зарядки и в целом к некачественной зарядке смартфона. Во-вторых, это проверка внутреннего сопротивления кабеля. Короткие кабели работают лучше, длинные хуже.

4. Проверка специальных режимов работы, которые достаточно трудно оценить без оборудования. Например, сквозную зарядку для внешних аккумуляторов.

5. Проверка токоотдачи и емкости аккумуляторов. Тут диапазон применения гораздо шире. Можно проверять не только Li-on аккумуляторы, но и NiMh, Pb и другие типы. Главное, чтобы напряжение сборок укладывалось в пределы 3,6. 30 Вольт. Хотя ряд тестеров имеет опцию внешнего питания, в этом случае можно тестировать и с минимальными напряжениями. А вот токи ограничены значениями 4-5 Ампер. Это пределы для USB коннекторов.

Один из самых популярных и недорогих USB тестеров на Алиэкспресс — цветной тестер с OLED дисплеем.

На фото представлены тестеры AT34 и FNB18. Оба имеют цветные экраны с отличными углами обзора. АТ34 более продвинутый в плане точности и функции, но, в целом, базовый набор возможностей одинаковый и там, и там.

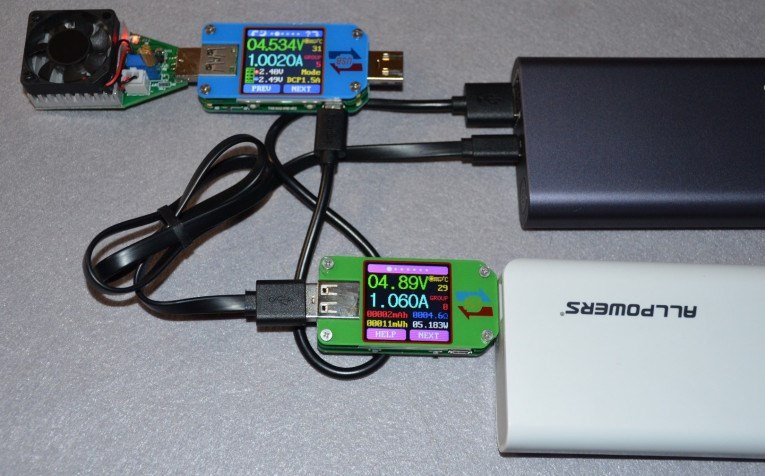

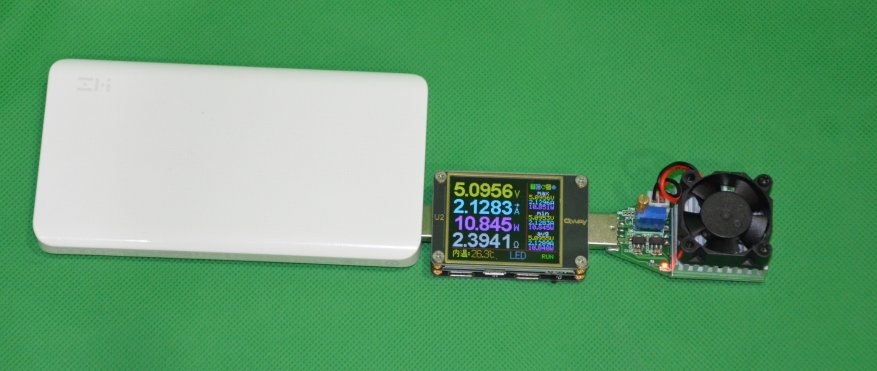

Тест внешнего аккумулятора, работают сразу оба выхода, под нагрузкой (2х1,5 Ампера).

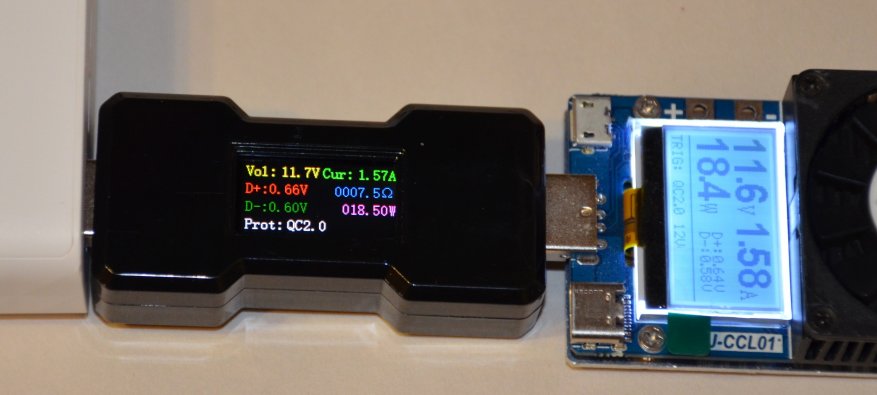

А вот ниже этот же внешний аккумулятор, с активированным режимом QC2.0 и напряжением 12В.

Наличие различных адаптеров, переходников, внешних триггеров и электронных нагрузок значительно облегчают тестирование устройств.

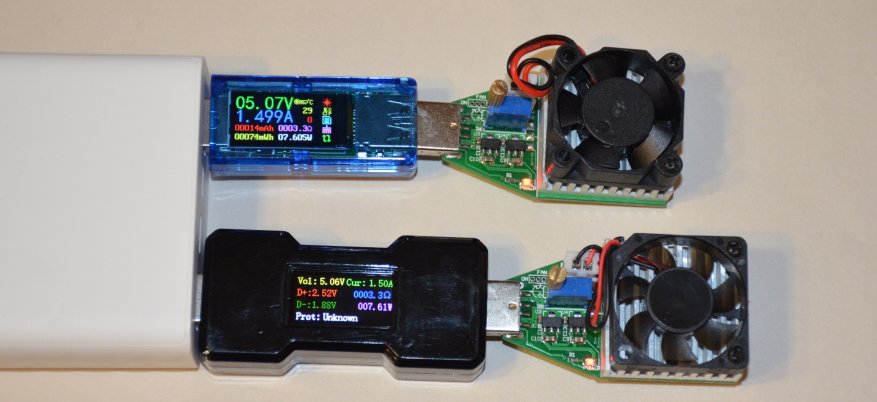

На фото проверка внешнего аккумулятора на работу протоколов быстрой зарядки (QC2.0 9В). Для активации протокола служит внешний триггер, а в качестве нагрузки — электронная LD15.

Сам факт проверки гаджетов, в том числе смартфонов, на поддержу протоколов QC/PD до сих пор является актуальным моментом при покупке устройств.

На фото активированный протокол Power Delivery 2.0 (9V).

Крайне полезно представлять для себя работоспособность кабелей. Короткие обычно работают лучше. Кабели с длиной более одного метра имеют приличные потери. Падение напряжения очень заметно при больших токах, например, более 1,5 Ампер. Наличие режима быстрой зарядки типа QC3.0 может частично компенсировать потери на кабеле, но не во всех случаях. Да и просто проверить работоспособность кабеля не помешает.

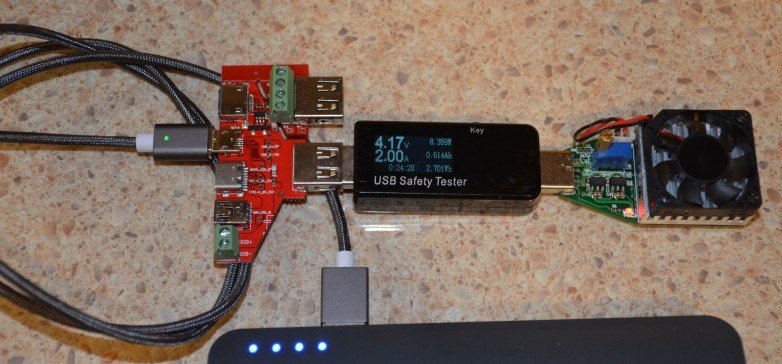

Тест кабеля на внутреннее сопротивление. На фото значение 0,1 Ом при длине 20 см и токе 1 А.

А вот этот магнитный кабель оказался весьма посредственным. При токах 1,5. 2 Ампера он имеет потери около 20% и не пригоден для зарядки мощных потребителей.

Сквозная зарядка — интересный режим работы внешнего аккумулятора, который позволяет включать его в режиме бесперебойного питания. Некоторые модели павербанков поддерживают и быструю зарядку (9-12Вольт) при работе в сквозном режиме. Актуально для питания устройств, типа роутеров и т.п.

Читайте также:  Как в excel сделать сортировку в столбце

Автомобильные аккумуляторы и аккумуляторы от шуруповертов также можно тестировать USB тестером. Для этого потребуются адаптеры с USB на клеммы или крокодилы. Не забудьте ограничить ток (до 4. 5 Ампер).

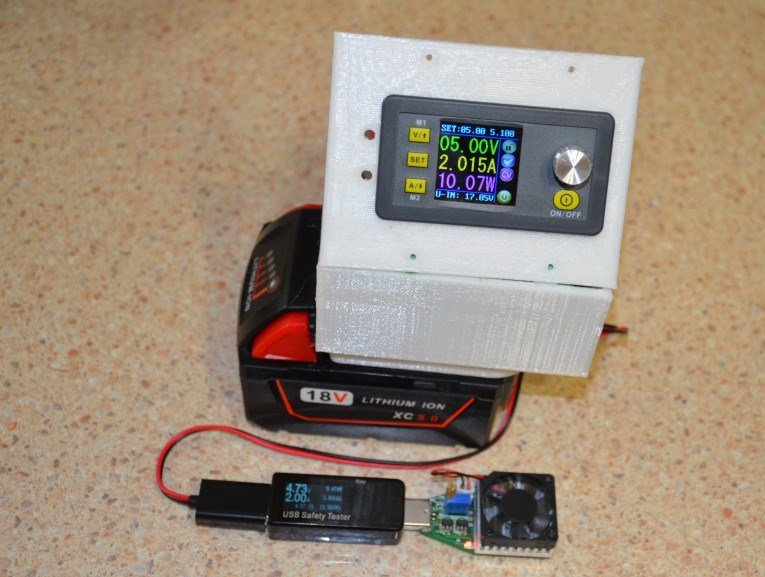

На фото мощный аккумулятор тестируется простым USB тестером и электронной нагрузкой.

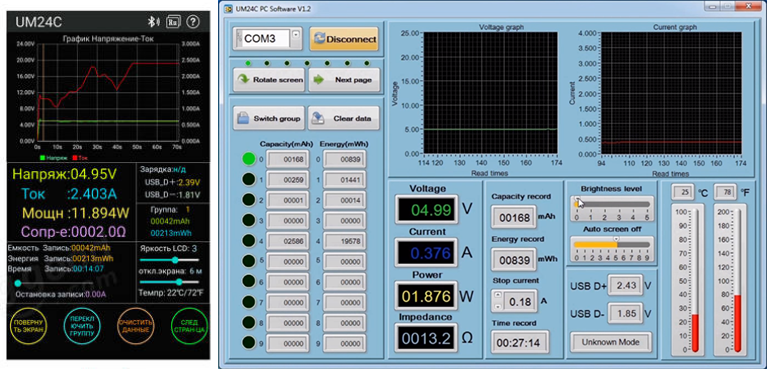

Работа со смартфонами через Bluetooth позволяет управлять измерениями и сохранять статистику. Файлы с измерениями потом можно открыть на компьютере и построить график или работать с таблицами.

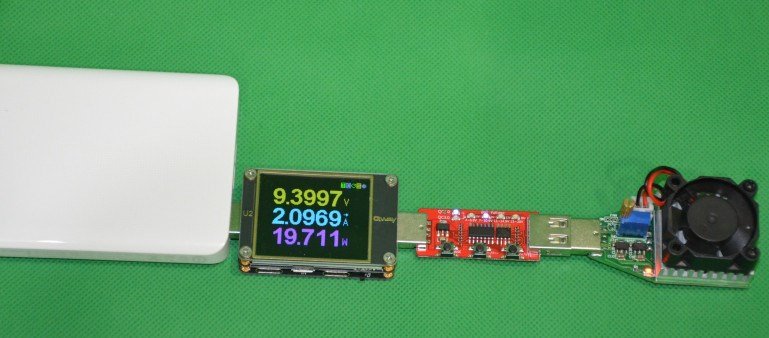

На фото USB тестер с активированным PD триггером (режим 20 Вольт от павербанка).

Самый-самый продвинутый из недорогих моделей — это USB тестер WEB-U2 от WITRN. Он оснащен встроенными триггерами быстрой зарядки стандартов Qualcomm Quick Charge 4.0 и Power Delivery 3.0.

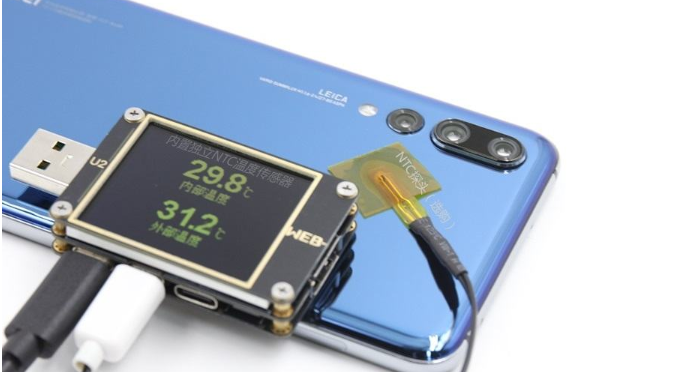

Тестер WEB-U2 имеет внешнее питание и внешний датчик температуры, что актуально при тестировании аккумуляторов большими токами.

Проверка и тест аккумуляторов типа 21700, 18650, 14500, 10440 и т.д. USB тестер позволяет оценить емкость аккумулятора, как в mAh, так и в Вт*ч.

С собранными данными можно обратиться с претензией к продавцу или сделать вывод о качестве приобретенных товаров. Да и просто для себя можно проверить, годный ли кабель или источник питания. Так что есть смысл держать дома подобный тестер.

Внимание, пока еще доступен купон на скидку $1 на FNB18.

Нагрузки, провода и адаптеры можно посмотреть в этом обзоре:

USB тестер (7 видов) – незаменимая вещь в хозяйстве для измерения тока, напряжения, ёмкости, мощности, времени зарядки телефона, планшета, бустера и др.
Пригодится для тестирования качества контактов, проводов, ёмкости аккумулятора телефона, ёмкости пауэр банка (переносного аккумулятора).

При покупке одновременно с USB-тестером:
– нагрузочный резистор 2 А (1/2 А) – 100 руб. (обычная цена 150 руб)
– нагрузочный резистор 3 А – 400 руб. (обычная цена 450 руб.), плавная регулировка тока;
– нагрузочный резистор 4 А – 250 руб. (обычная цена 300 руб.);
– переходник OTG (USB-папа/USB-мама) – 100 руб. (обычная цена 180 руб.

1. Модель KWS-V20 (синий) – простой и надёжный USB-тестер для проверки проходящих через его USB-порт напряжения и силы тока. Усовершенствованная версия (расширен диапазон напряжения). Удобно проверять потребляемую ёмкость (мАч) аккумуляторов, плееров, планшетов, бустеров и др. Отлично подходит для проверки USB-портов, USB-кабелей, зарядных устройств и различных переходников. Цена 350 руб. (3 фото).
– Напряжение 4 – 20 В
– Сила тока 0 – 3 А
– Время 0 – 99 час
– Измеряемая ёмкость 0 – 99,999 Ач.

2. Модель KCX-017 (белый) – народная модель одного из самых распространённых тестеров на рынке. Основное отличие от остальных – это наличие USB-провода (удобно при ограниченном доступе) и возможность подсоединения через микро-USB вход на корпусе. Цена 350 руб. (4 фото).
– Напряжение 3 – 7 В
– Сила тока 0,05 – 3,5 А
– Измеряемая ёмкость 0 – 19,999 Ач
– Ячейки памяти 0 – 9.

3. Модель J7-t (чёрный) – самая продвинутая модель из всех USB-тестеров. USB Security Tester. Помимо силы тока, напряжения и ёмкости измеряет ещё энергию и мощность, что более наглядно и важно для постановки точного диагноза аккумулятора. 2 варианта – 550 руб. (без измерения ёмкости и таймера) и 650 руб. (с измерением ёмкости и таймером). Фото 1, 2.
– Рабочее напряжение 3 – 30 В
– Рабочий ток 0 – 5,1A
– Измерение ёмкости, Ач (2-я модификация)
– Измерение мощности, Вт
– Измерение энергии, Вт/ч
– Измерение времени, час
– Таймер, час (с отключением. 2-я модификация).

4. Модель J7-4t – полный аналог расширенной предыдущей модели J7-t, но с OLED-дисплеем. Этот USB-тестер не имеет недостатка пред. модели – тусклого дисплея.
Цена – 1200 руб. (5 фото).

Читайте также:  Как напечатать интернет страницу

5. Модель Uni-T UT-658 – тестер с LCD-дисплеем. Можно сказать, что это продвинутый вариант модели KWS-V20 (синий), в том числе и в плане качества и исполнения.
Цена – 800 руб. (6 фото).
– Рабочее напряжение 3 – 9В
– Рабочий ток 0 – 3A
– Измерение ёмкости, Ач
– Ячейки памяти 0 – 9

6. Модель J7-c – продвинутый OLED тестер c OTG-адаптером, входами Type-C, micro-USB, USB.
18 Вт быстрая зарядка, поддержка iphone Quick Charge Technology, поддерживает Apple 8/Apple X/Apple 8 Plus, мощность зарядки 18 Вт!
Цена 900 руб. (фото 7-10)
– Напряжение 3,6 – 32В
– Ток 0 – 5,1А
– QC2.0; QC3.0

Также в наличии высококачественные провода мини-USB, микро-USB, Type-C, OTG-провода и кабели разной длины (от 15 см до 2 м), нагрузочные резисторы

Пару дней назад я узнал, что часть моих друзей видели данный инструмент, но не понимали, зачем он нужен в повседневной жизни. В процессе демонстрации возможностей оказалось, что штука полезная, и было заказано несколько штук разных видов. Порывшись в сети, я понял, что найти обобщенную информацию не так просто, так что постараюсь восполнить данный пробел. Речь пойдет о моделях, которыми я пользовался лично, а не просто видел в магазине =)

Во время зарядки устройств потребление непостоянно, поэтому помимо тестера нам понадобится нагрузка с постоянным значением, иначе получить достоверные данные будет проблематично. Можно изготовить модуль самому, либо купить готовый, коих сейчас великое множество. Самый простой и дешевый вариант:

КУПИТЬ можно за 2.55$. При напряжении 5 Вольт потребляет 1/2/3 Ампера на выбор.

Начнем с самой простой модели тестера:

Купить можно за 2.1$

Можно применять для тестирования:

Вставляем одной стороной в блок питания, во второй разъем подключаем нагрузку. В данной модели показания демонстрируются поочередно, сначала вольтаж, потом сила тока. Допустим в описании блока во время покупки было указано, что он хорошо себя чувствует при потреблении 1 Ампер. Выставляем данное значение на нашей нагрузке, получаем 0,62 А и со спокойной совестью открываем спор, не забыв приложить фото. Аналогичную проверку можно устроить для USB удлинителя. Измеряем напряжение и ток без шнурка, потом подключаем его между блоком питания и тестером и смотрим насколько упали значения. Большое падение может стать причиной нестабильной работы периферийных устройств.

Следующая модель немного интереснее

Купить можно за 3.48$

В отличие от предыдущей выдает больше информации — на одном дисплее отображается Вольты, Амперы, Ватты, время работы и температура модуля. А это значит, что помимо проверки блока питания или USB удлинителя можно проверять емкость аккумуляторов заряжаемых устройств. Для сброса полученных данных и нового тестирования с нуля нужно несколько секунд удерживать кнопку меню. Кстати, отображение переданной мощности довольно полезно, хотя и может путать новичков первое время. Например, мы поставили телефон на зарядку. При 100% тестер показал нам, что залито 1500 mAh. Но правильный ли это показатель емкости? Аккумулятор то у нас в среднем 3,6 Вольт, а блок выдает 5… Чтобы привести данные к нужному напряжению мы должны посчитать потребленную мощность и разделить на вольтаж аккумулятора. В нашем случае тестер упрощает первый шаг. Конечно нужно учитывать потери на преобразование и постепенное повышение напряжения аккумулятора, но данные уже будут ближе к истине.

При нажатии кнопки меню перекидывает на второй экран, который отображает напряжение по шине данных USB выхода. Не знаю как сейчас, но раньше некоторые производители телефонов встраивали защиту от не оригинальных зарядных устройств, которая проверяла наличие этого самого напряжения. Вот с помощью данного тестера можно было проверить это значение и подогнать его на любом другом блоке питания.

Читайте также:  Как обучиться на программиста

Идем дальше. Известный многим «белый доктор»

Купить можно за 7.99$

Его преимущество перед предыдущими моделями в том, что помимо стандартного USB входа он имеет еще и microUSB разъем, что позволяет проверять телефонные шнурки данного формфактора. Например, куплен шнур, в характеристиках указано, что он спокойно держит 2 Ампера. Пы проверили наш блок и знаем что он выдерживает такой ток без падения напряжения. Подключаем нагрузку, шнурок в microUSB и видим, что уже при 1А имеется значительное падение как тока, так и напряжения, а это значит, что при 2 Амперах будет еще хуже и кабель не соответствует заявленным характеристикам. Открываем диспут, прикрепляем фото и ждем возврата.
Из минусов — не показывает потребленную мощность(Wh) и нет дополнительных экранов.

Зачем нужен сабж разобрались. Для повседневного использования вполне хватит одной из последних рассмотренных моделей, но если ваш род занятий тесно связан с тестированием, стоит обратить внимание на модуль UM24/UM24C. Имеются как стандартные USB вход/выход, так и microUSB разъем. Умеет определять используемую технологию зарядки, в том числе и быстрые.

Купить можно обычную за 14.88$ или за 18.88$ модель с bluetooth модулем. Функционал довольно богатый.

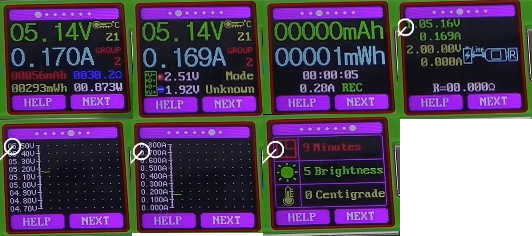

Тут вам и классические данные и отдельное меню тестирования шнурков, графики напряжения/тока и немного настроек. Очень недурно.

Модуль с bluetooth дополнительно может передавать данные на телефон либо компьютер с последующим экспортом результатов. Более подробный обзор делал lexus08

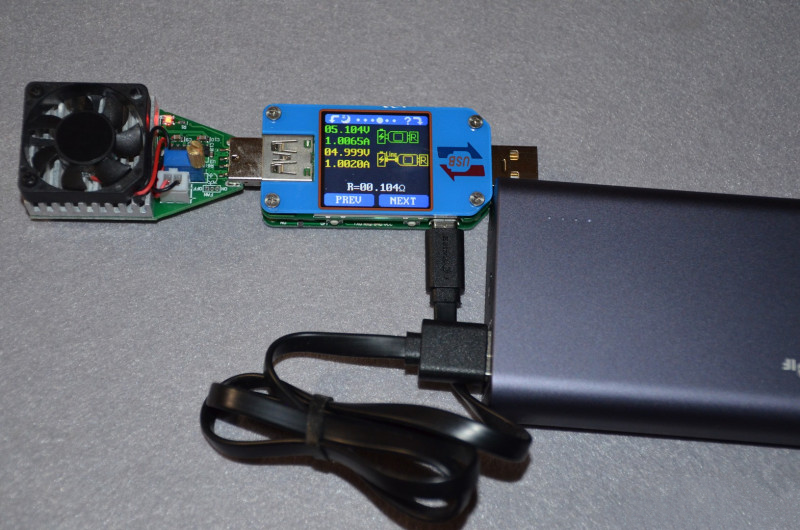

Казалось бы, вот он, идеал, но нет, не так давно появилась на свет UM25/UM25C за немного бОльшие деньги. В настройки добавлено изменение цветовой палитры, объединены графики напряжения и тока, увеличена разрядность измерений, программа для ПК практически не изменилась — объединили два графика в один. Ну и помимо microUSB добавлены еще 2 Type-C разъема. В данный момент я сам пользуюсь этой моделью и она меня более чем устраивает =)

Купить можно за 19.99$ и 22.99$ автономную и с bluetooth модулем соответственно.

Если Вы думаете, что 22$ это много, посмотрите на Power-Z
Купить этот «комбайн» можно 52$. Он имеет кучу настроек и типов выводимых данных, но мне кажется это уже перебор =)

В целом функциональность перечисленных выше модулей не ограничивается лишь проверкой «телефонных» блоков питания, кабелей и заряжаемых аккумуляторов — достаточно смастерить переходник и можно снимать данные с любой цепи. Многие тестеры поддерживают довольно большой диапазон напряжения.

Ну и напоследок небольшая подборка нагрузок для более гибкой проверки комплектующих:
Данная модель имеет максимальную мощность 15 Ватт, то есть 3 Ампера при 5 Вольтах. Из плюсов — довольно плавная регулировка.

Цена 6$

Следующая модель не имеет гибкой настройки, но используемые резисторы в сумме выдерживают до 40 Ватт, плюс есть активное охлаждение.

Каждый из переключателей нагружает по-своему. Для 5 Вольт это:
0.25А + 0.5А + 1А + 2А, что в сумме составляет 3,75А. Это чуть больше, чем у предыдущей модели, но в отличие от нее данный экземпляр выживет при испытании блока питания с более высоким напряжением.

Купить можно за 6.99$

Далее идет модель с нагрузкой до 5 Ампер, имеет 2 регулятора для грубой и тонкой подгонки значения.

Купить можно за 20.3$, в комплекте с тестером.

Существует модель со встроенным модулем

Цена даже ниже и составляет 19.14$.

И 3 конфигурация — с модулем, симулирующим потребитель с QC 2.0, благодаря которому можно проверять блоки питания с соответствующей технологией быстрой зарядки на интересующих вас токах.


Цена полного комплекта составляет 23.12$.

Надеюсь данный материал для кого-то окажется полезен, если где-то ошибся — не стесняйтесь указывать на это в комментариях =)
