Удлиняем vga кабель витой парой

Ранее мы уже писали статью о переходнике 3 RCA to VGA (D-Sub 15 pin), в ней описан интерфейс VGA c распиновкой и способ подключения между собой устройств с аналоговым компонентным интерфейсом 3 RCA и с аналоговым компьютерным интерфейсом VGA. А как поступить, если у Вас имеется компьютер (любое другое устройство с таким выходом) в одной комнате и монитор (телевизор) с VGA видеовходом в другой?

Конечно, можно приобрести и проложить длинный кабель VGA-VGA (папа-папа). Однако, первое, что отталкивает в таком случае — это, конечно, же цена. За такой готовый кабель длиной 15 м придется выложить от 20$, а если Вам необходимо 20-30м? Разумеется, такой обойдется ещё дороже. Второй негативный фактор может возникнуть, если у Вас в квартире уже сделан ремонт и единственный способ протянуть кабель — это за плинтусом. Такие «заводские» кабели бывают достаточно толстыми, на каждом таком кабеле (даже средней толщины) имеются толстые ферритовые кольца, что не позволит уложить такой кабель за плинтус. А в случае необходимости протянуть такой кабель через стену в соседнюю комнату потребуется отверстие диаметром, равным ширине разъемов D-sub 15pin, ни кто не захочет сверлить отверстие диаметром порядка 40мм в стене по готовому ремонту.

Таким образом, имеем 2 фактора, которые являются минусами использования готового кабеля: цена и габариты. Поэтому, альтернативным и дешевым вариантом есть передача VGA видеосигнала от компьютера на монитор по витой паре экранированной 5/6 категорий — FTP Cat.5e без активных приёмо-передатчиков. Стоимость медной витой пары в экране составляет порядка 0.30$ за метр, при длине 15м такой кабель обойдется Вам всего 4.5$ (не считая копеечных разъемов), что значительно меньше 20 долларов, а в случае большей длины стоимость будет отличаться значительнее. Для передачи изображения высокого разрешения на большие расстояния (60-300)м уже потребуется применение активного передатчика и приемника.

После прокладки кабеля UTP возможны 2 варианта подключения устройств:

1 — посредством переходника VGA-RJ45 без пайки с обжатием концов витой пары экранированным модульным разъемом RJ45
2 — посредством разъемов-штекеров D-sub 15pin, напаянных непосредственно на концы витой пары

Переходник VGA-RJ45 позволяет упростить процесс подключения, так как достаточно «обжать» кабель разъемами RJ45 и подключить к переходнику в гнездо RJ45, после чего подключить уже сам переходник к устройству:

Если Вы не хотите связываться с пайкой, то пара таких переходников VGA-RJ45 обойдется порядка 2$.

Заказать сразу полный комплект, а не по отдельности, состоящий именно из двух переходников VGA-RJ45 («мама» и «папа») Вы можете по ссылке: https://aliexpress.com/VGA-Extender-to-Lan-Cat5-RJ45-Ethernet-Female-Adapter
Данный переходник позволяет использовать кабель витую пару UTP гарантировано до 30м.

Однако, если по каким-то причинам не хотите ждать или просто не удается в нужный момент найти такой переходник, но в свободном доступе имеются разборные штекеры D-Sub 15 pin, как получилось в нашем случае, остается только пайка.

Как известно из прошлой статьи, в интерфейсе VGA по 13-ти из 15-ти контактов осуществляется передача аналогового компонентного видеосигнала, сигналы вертикально/горизонтальной синхронизации и другая сервисная информация и сигналы управления. Экранированная витая пара FTP Cat.5e имеет всего 4 пары по 2 проводника (8 проводников).

Однако этого достаточно, для передачи видео от компьютера на монитор, к тому же все минусовые проводники замкнуты на корпус разъема и экран витой пары:
— коричневая пара — сигнал Red/Ground Red (красный)
— зеленая пара — Green/Ground Green (зеленый)
— синяя пара — Blue/Ground Blue (синий)
— оранжевая пара — Horizontal/Vertical Synchronization (Горизонтальная/Вертикальная синхронизация)

И так, всего хватает, приступаем к пайке. Для этого используем следующую схему:


Экран витой пары соединяется с «землей» каждого цветового канала, с 5-м и 10-м контактами штекера D-Sub 15pin и обязательно припаивается к металлическому корпусу разъема.

Иногда передача VGA по витой паре является единственным способом подключить источник к монитору.
Для примера задача из нашей практики: ремонт в квартире завершен, необходимо подключить видеорегистратор с видеовыходом VGA, расположенный в Комнате N, к компьютерному монитору, установленному на стену в коридоре; между устройствами заложена только витая пара, экранированная; длина магистрали — 10м. Паяем штекеры на витую пару:

Используя витую пару, без помех и шумов был передан видео сигнал от видеорегистратора на монитор:

Ранее мы уже писали статью о переходнике 3 RCA to VGA (D-Sub 15 pin), в ней описан интерфейс VGA c распиновкой и способ подключения между собой устройств с аналоговым компонентным интерфейсом 3 RCA и с аналоговым компьютерным интерфейсом VGA. А как поступить, если у Вас имеется компьютер (любое другое устройство с таким выходом) в одной комнате и монитор (телевизор) с VGA видеовходом в другой?

Конечно, можно приобрести и проложить длинный кабель VGA-VGA (папа-папа). Однако, первое, что отталкивает в таком случае — это, конечно, же цена. За такой готовый кабель длиной 15 м придется выложить от 20$, а если Вам необходимо 20-30м? Разумеется, такой обойдется ещё дороже. Второй негативный фактор может возникнуть, если у Вас в квартире уже сделан ремонт и единственный способ протянуть кабель — это за плинтусом. Такие «заводские» кабели бывают достаточно толстыми, на каждом таком кабеле (даже средней толщины) имеются толстые ферритовые кольца, что не позволит уложить такой кабель за плинтус. А в случае необходимости протянуть такой кабель через стену в соседнюю комнату потребуется отверстие диаметром, равным ширине разъемов D-sub 15pin, ни кто не захочет сверлить отверстие диаметром порядка 40мм в стене по готовому ремонту.

Читайте также:  Инженерное меню lg d410

Таким образом, имеем 2 фактора, которые являются минусами использования готового кабеля: цена и габариты. Поэтому, альтернативным и дешевым вариантом есть передача VGA видеосигнала от компьютера на монитор по витой паре экранированной 5/6 категорий — FTP Cat.5e без активных приёмо-передатчиков. Стоимость медной витой пары в экране составляет порядка 0.30$ за метр, при длине 15м такой кабель обойдется Вам всего 4.5$ (не считая копеечных разъемов), что значительно меньше 20 долларов, а в случае большей длины стоимость будет отличаться значительнее. Для передачи изображения высокого разрешения на большие расстояния (60-300)м уже потребуется применение активного передатчика и приемника.

После прокладки кабеля UTP возможны 2 варианта подключения устройств:

1 — посредством переходника VGA-RJ45 без пайки с обжатием концов витой пары экранированным модульным разъемом RJ45
2 — посредством разъемов-штекеров D-sub 15pin, напаянных непосредственно на концы витой пары

Переходник VGA-RJ45 позволяет упростить процесс подключения, так как достаточно «обжать» кабель разъемами RJ45 и подключить к переходнику в гнездо RJ45, после чего подключить уже сам переходник к устройству:

Если Вы не хотите связываться с пайкой, то пара таких переходников VGA-RJ45 обойдется порядка 2$.

Заказать сразу полный комплект, а не по отдельности, состоящий именно из двух переходников VGA-RJ45 («мама» и «папа») Вы можете по ссылке: https://aliexpress.com/VGA-Extender-to-Lan-Cat5-RJ45-Ethernet-Female-Adapter
Данный переходник позволяет использовать кабель витую пару UTP гарантировано до 30м.

Однако, если по каким-то причинам не хотите ждать или просто не удается в нужный момент найти такой переходник, но в свободном доступе имеются разборные штекеры D-Sub 15 pin, как получилось в нашем случае, остается только пайка.

Как известно из прошлой статьи, в интерфейсе VGA по 13-ти из 15-ти контактов осуществляется передача аналогового компонентного видеосигнала, сигналы вертикально/горизонтальной синхронизации и другая сервисная информация и сигналы управления. Экранированная витая пара FTP Cat.5e имеет всего 4 пары по 2 проводника (8 проводников).

Однако этого достаточно, для передачи видео от компьютера на монитор, к тому же все минусовые проводники замкнуты на корпус разъема и экран витой пары:
— коричневая пара — сигнал Red/Ground Red (красный)
— зеленая пара — Green/Ground Green (зеленый)
— синяя пара — Blue/Ground Blue (синий)
— оранжевая пара — Horizontal/Vertical Synchronization (Горизонтальная/Вертикальная синхронизация)

И так, всего хватает, приступаем к пайке. Для этого используем следующую схему:


Экран витой пары соединяется с «землей» каждого цветового канала, с 5-м и 10-м контактами штекера D-Sub 15pin и обязательно припаивается к металлическому корпусу разъема.

Иногда передача VGA по витой паре является единственным способом подключить источник к монитору.
Для примера задача из нашей практики: ремонт в квартире завершен, необходимо подключить видеорегистратор с видеовыходом VGA, расположенный в Комнате N, к компьютерному монитору, установленному на стену в коридоре; между устройствами заложена только витая пара, экранированная; длина магистрали — 10м. Паяем штекеры на витую пару:

Используя витую пару, без помех и шумов был передан видео сигнал от видеорегистратора на монитор:

При помощи такого простого пассивного устройства, как балун, сигналы VGA можно передавать на большие расстояния без усиления.

Монитор VGA воспринимается сегодня как нечто само собой разумеющееся. Эта технология, ставшая по сути стандартом де-факто на видеоинтерфейс для ПК, применяется практически во всех видах оборудования — от настольных ПК до мультимедийных проекционных систем.

В свое время разработчики спецификаций на кабельное подключение VGA-монитора исходили из того, что VGA будет располагаться поблизости от источника видеосигнала. Поэтому традиционные кабели VGA рассчитаны на расстояние в 7,5—15 м, при его превышении требуется установить усилитель сигнала. Помимо указанного ограничения с кабелем VGA неудобно работать, и он не вписывается в концепцию структурированных кабельных систем. Вместе с тем, не всем известно, что сигналы VGA могут передаваться на большие расстояния без усиления по витой паре Категории 5 при помощи простого пассивного устройства, известного как балун.

ЧТО ПРЕДСТАВЛЯЕТ СОБОЙ БАЛУН VGA?

Рисунок 1. Балуны производства NHL.

Балун VGA (см. Рисунок 1) — это пассивное устройство, позволяющее использовать витую пару (Категории 5 или лучше) вместо традиционного кабеля VGA, так что дисплей VGA может быть размещен на значительном удалении от источника без использования усилителя сигнала. Балуны VGA применяются парами, и они поддерживают любое оборудование с интерфейсами VGA, SVGA, XGA или SXGA: настольные и портативные ПК, мультимедийные проекторы, плоские жидкокристаллические мониторы, стандартные ЭЛТ-мониторы, плазменные дисплеи, усилители сигналов VGA, разделители сигналов VGA или конвертеры развертки VGA (см. Рисунок 2).

Карты VGA передают не только видеосигналы, но и сигналы управления для настройки параметров изображения, например яркости или контрастности. Ввиду того, что кабель Категории 5 имеет только четыре витые пары, пассивные балуны VGA способны поддерживать только видео в формате RGB и сигнал вертикальной и горизонтальной синхронизации. Пассивные балуны VGA не позволяют передавать сигналы управления, и поэтому параметры монитора необходимо настроить, прежде чем он будет установлен на своем постоянном месте. В следующем разделе мы описываем некоторые из приложений VGA, где могут быть использованы преимущества подключения по кабелю Категории 5.

Читайте также:  Программа для открытия шлагбаума на андроид

Типичные области применения

Мультимедийные проекторы. Мультимедийные проекторы применяются практически повсеместно — от корпоративных презентаций до образовательных лекций и рекламных демонстраций. Новейшее поколение проекторов обеспечивает отличное качество изображения при использовании с портативными или настольными ПК. Обычно докладчик подключает портативный компьютер к проектору по стандартному кабелю VGA, при этом портативный компьютер должен располагаться поблизости от проектора. В некоторых случаях это может оказаться неудобным. Чтобы устранить это ограничение, соединение между портативным компьютером и проектором можно удлинить с помощью экранированной витой пары Категории 5, как показано на Рисунке 3.

Обучение с использованием ПК в классах. В учебных заведениях персональные компьютеры служат преподавателям для демонстрации образовательного материала или лекционной информации студентам, находящимся сразу в нескольких помещениях. При использовании балунов VGA вместе с разделителем VGA ПК-источник видеосигнала можно подключить одновременно к нескольким экранам VGA в классных комнатах по витым парам Категории 5 (см. Рисунок 4). Если оборудование с обоих концов балунов VGA имеет трехштырьковые вилки переменного тока, то в этом случае может быть задействована уже имеющаяся проводка с неэкранированными витыми парами Категории 5. В противном случае, если какое-либо из подключенных к балунам устройств VGA не имеет встроенных трехштырьковых соединителей переменного тока, необходимо использовать кабель с экранированными витыми парами Категории 5. Причина этого будет объяснена позднее. Для учебных заведений с ограниченным бюджетом применение балунов VGA и витой пары Категории 5 представляет экономичный способ доставки учебных материалов в каждую классную комнату без дорогостоящих вложений в локальную сеть или систему видеоконференций.

Мониторинг промышленных процессов. В промышленности сложные датчики и контроллеры процессов часто располагаются в недоступных областях. Выходной сигнал VGA от этих устройств может быть передан по проводке Категории 5 обратно на монитор в помещение, где находится оператор (см. Рисунок 5). Обеспечиваемая Категорией 5 помехоустойчивость идеальна для промышленных приложений, а балуны VGA позволяют не упустить это преимущество.

Информационные видеосистемы. ПК часто применяются для организации продаж и торговых демонстраций: в частности, на выставочных стендах для привлечения внимания посетителей и распространения информации. Например, балуны VGA могут использоваться в магазине для рекламы продаваемых товаров. Применение кабелей Категории 5 с мониторами VGA исключает необходимость располагать системный блок поблизости от торгового киоска (см. Рисунок 6).

Сотрудник магазина может управлять экранами, не покидая своего офиса, а сами киоски можно расположить в любом месте, где имеется проводка Категории 5.

Совместная работа. При совместном решении многих задач, таких, как написание технической документации или проектирование инженерных систем, исполнителям необходимо встречаться, чтобы обсудить информацию, отображаемую на локальном ПК. наблюдать за экраном монитора VGA гораздо проще, если его можно поместить там, где другие участники проекта смогут его видеть. Установив вторую карту VGA в ПК и подключив удаленный монитор с помощью балунов VGA и кабеля Категории 5, вторую станцию можно быстро настроить для просмотра в другой комнате без приобретения дорогостоящего оборудования для видеоконференций (см. Рисунок 7).

В следующем разделе приведены некоторые рекомендации по монтажу проводки при использовании балунов VGA.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ПРОВОДКИ

Тип кабеля. Некоторые балуны VGA поддерживают только неэкранированную витую пару Категории 5, другие — как экранированную (Shielded Twisted Pair, STP), так и неэкранированную (Unshielded Twisted Pair, UTP) витую пару. Что касается балунов VGA для STP, экранированную витую пару Категории 5 следует использовать с соответствующими балунами, если источник или приемник сигнала VGA не имеет встроенной трехштырьковой вилки электропитания. Это связано с тем, что балун VGA должен быть надежно заземлен с обоих концов соединения, иначе он не будет передавать сигналы вертикальной и горизонтальной синхронизации. Если оборудование не заземлено надлежащим образом, то в этом случае требуется предоставить общую точку отсчета, для чего и служит кабель с экранированными витыми парами.

Вдобавок, кабель STP должен быть терминирован с помощью экранированных модульных разъемов RJ-45 на обоих концах линии для обеспечения общего нуля между балунами VGA.

Обычно портативные компьютеры, мультимедийные проекторы и плоские жидкокристаллические мониторы снабжаются внешними адаптерами питания и, следовательно, не имеют собственной трехштырьковой вилки.

В этом случае нужен кабель с экранированными витыми парами. Отказ от кабеля STP может привести к полной или перемежающейся потере изображения. В Таблице 1 приводятся рекомендации по применению соответствующих типов кабеля при использовании балунов VGA с поддержкой STP.

Кабель с неэкранированными витыми парами Категории 5 применяют с балуном VGA, когда и источник, и приемник сигнала VGA имеют собственную трехштырьковую вилку питания: в частности, это справедливо в случае ЭЛТ-мониторов и настольных ПК. В такой ситуации может быть задействована уже имеющаяся в здании проводка с неэкранированными витыми парами Категории 5. Кстати, при тестировании соединения с балунами VGA по свободному кабелю с витыми парами, кабель необходимо размотать с катушки.

Соответствие контактов. Балунам VGA требуется четыре витые пары.

Пара 1: Красный видеосигнал.
Пара 2: Зеленый видеосигнал.
Пара 3: Синий видеосигнал.
Пара 4: Горизонтальная и вертикальная синхронизация.

Читайте также:  Материнская плата asus k8v x

Кабель между двумя балунами VGA должен придерживаться назначения контактов балуна. Необходимо, чтобы витые пары соответствовали контактам, а полярность была прямой. Иначе говоря, контакт 1 на одном конце должен подсоединяться к контакту 1 на другом и т. д. для семи других контактов. Балун VGA дает сигнал для каждой пары, как показано на Рисунке 8.

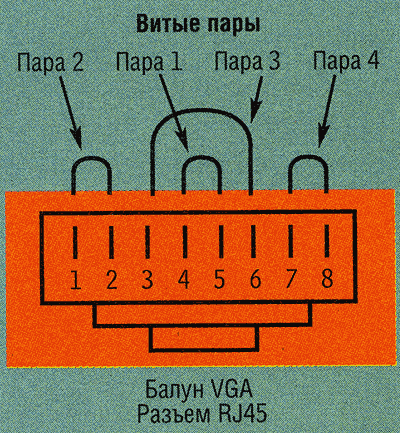

Рисунок 8. Соответствие пар и контактов.

Разрешение изображения. Разрешение монитора следует задавать в соответствии с требованиями приложения. Если приложение будет отображать только крупноразмерные текстовые шрифты и графику, то разрешение следует уменьшить. Это позволит оптимизировать качество изображения и увеличить максимальную дальность. В обычной ситуации балун VGA позволяет передавать изображение на расстояния, указанные в Таблице 2 (в зависимости от спецификации производителя).

Тип кабеля. Тип кабеля имеет важное значение для качества изображения. В целях минимизации потерь сигнала следует использовать кабель Категории 5 или лучшей.

Протяженность кабеля. Максимальное расстояние зависит от разрешения монитора. Если требуемое расстояние превосходит спецификацию для данного разрешения, то разрешение монитора следует уменьшить для улучшения качества изображения.

Параметры монитора. При передаче видеосигнала по кабелю изображение может потерять яркость и контрастность. Это можно компенсировать за счет увеличения яркости и контрастности монитора. Уровень яркости и контрастности рекомендуется настроить на максимум и потом отрегулировать его, после того как оборудование будет установлено на свое постоянное место.

Даже соблюдение всех предосторожностей не гарантирует отсутствия проблем с изображением. В следующем разделе мы опишем некоторые из них и то, как с ними бороться.

ПРОБЛЕМЫ С ИЗОБРАЖЕНИЕМ

Полная или частичная потеря изображения. Практически всегда это результат потери синхронизации вследствие неправильного заземления, что проявляется в периодическом мигании дисплея или полной потере изображения. Это случается, когда сигнал передается по неэкранированной витой паре с/на оборудование, у которого отсутствует собственная трехштырьковая вилка электропитания. Проблема может быть решена путем замены неэкранированной витой пары на экранированную и терминирования обоих концов кабеля с использованием экранированных модульных разъемов RJ-45.

Размывание. Размывание изображения происходит тогда, когда край изображения оставляет на экране след подобно грязной линии от чернильного пера на листе бумаги. Такой эффект возникает при увеличении расстояния, на которое сигнал передается по витой паре. С приближением к максимально допустимому расстоянию, физические свойства кабеля и балунов начинают проявлять себя подобным образом. Это связано с задержкой распространения и затуханием.

Помимо использования активного устройства со встроенным усилителем можно также уменьшить протяженность кабеля или настроить контрастность и яркость монитора.

Дрожание. Дрожание изображения имеет место, когда фон меняется с черного на белый и обратно. Подобный симптом может быть следствием проблем с заземлением между оборудованием VGA или внешних помех со стороны близлежащего силового трансформатора. Этот эффект можно свести к минимуму путем настройки яркости и контрастности монитора.

Двоение. Двоение проявляется в наличии второго видеоизображения позади основного, при этом второе изображение смещено по отношению к первому. Данное явление обычно связано с проблемами в самом кабельном соединении. Некачественная заделка, раскрученные пары, неодинаковая длина пар, низкокачественный кабель и чрезмерно высокие переходные помехи между системным блоком и монитором — все это может быть причинами удвоения изображения. В этом случае лучше всего заменить имеющийся кабель на новый.

Неправильные цвета. При появлении в изображении не тех цветов, какие должны быть (например, синий вместо зеленого), проблема может состоять в неправильном подключении или расщеплении пар. Выявить причину можно путем проверки подключения контактов кабеля между ЦПУ и монитором, дабы убедиться, что все сделано в соответствии со спецификацией производителя балуна VGA.

Потеря деталей изображения. Потеря деталей изображения может иметь место при увеличении протяженности кабеля с витыми парами. Таким образом начинают проявляться физические свойства кабеля и балунов при приближении к максимально допустимому расстоянию. Это является следствием эффектов задержки распространения и затухания сигнала. Помимо использования активного устройства со встроенным усилителем качество изображения можно улучшить путем уменьшения протяженности кабеля или разрешения изображения. Если приложение нормально работает с худшим разрешением (например, при 800×600 вместо 1024×768), то настройка монитора на меньшее разрешение позволит улучшить изображение. Другой способ — отрегулировать контрастность и яркость монитора.

ЗАКЛЮЧЕНИЕ

Применение балунов VGA обеспечивает гибкость в выборе конфигураций и позволяет избавиться от тяжелых и дорогих кабелей VGA. Для достижения удовлетворительного качества изображения предварительно следует определить, какого рода оборудование VGA будет использоваться, каково максимальное удаление между системным блоком и монитором и каким должно быть разрешение монитора.

Джефри Херман — менеджер по продуктам в компании NHC Communications, разрабатывающей и производящей соединительные компоненты для СКС. С ним можно связаться через сайт компании http://www.nhc.com.

Таблица 1. Рекомендации по выбору типа кабеля при использовании балуна VGA c поддержкой STP.

Источник Приемник
ЭЛТ Плоский ЖК-монитор Мульти-медийный проектор Плазменный дисплей
Настольный ПКUTP или STPSTPSTPSTP
Портативный ПКSTPSTPSTPSTP
Таблица 2. Зависимость между разрешениями и дальностью передачи сигнала.

Формат Разрешение Макс. расстояние по витой паре Кат. 5
VGA640×480 пикселов125-135 м
SVGA800×600 пикселов95-105 м
XGA1024×768 пикселов30-75 м
SXGA1280×1024 пикселов15-60 м
