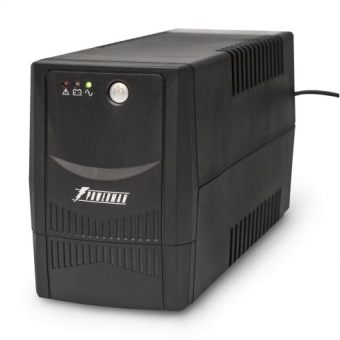

POWERMAN Back Pro 600 Plus — линейно — интерактивный ИБП мощностью 600ВА. Обеспечит надежную защиту ПК, рабочей станции, небольшого сервера, коммуникационного оборудования либо другой нагрузки небольшой мощности с импульсным блоком питания при полном отключении электросети, а также при работе сети с отклонениями от нормы: пониженным либо повышенным уровнем напряжения, наличием импульсных и высокочастотных помех.
- Мощность 600 ВА / 360 Вт.
- Напряжение при работе от батареи — модифицированная синусоида
- Время автономной работы от батарей — 3-25 минут, в зависимости от нагрузки
- Стандарт интерфейса — USB
- Встроенные батареи: 12 В 7 Ач, 1 шт
Имеет сертификаты соответствия: ISO 9001, ЕАС
| Входные параметры | |
| Мощность | 600ВА / 360Вт |
| Напряжение сети без перехода на работу от батареи | 220В ± 25% |
| Частота | 50Гц ± 10% |
| Выходные параметры | |
| Напряжение при работе от сети | Синусоидальное 220В ± 10% |
| Напряжение при работе от батареи | Модифицированная синусоида 220В ± 10% |
| Частота при работе от сети | Равна частоте сети |
| Частота при работе от батареи | 50Гц ± 2% |
| Время перехода сеть-батарея | 2-4 мс |
| Батареи | |
| Тип батарей | Свинцово-кислотные герметичные необслуживаемые |
| Номинал и количество | 12В 7 Ач 1 шт. |
| Время заряда | 6-8 часов (до 90% от полной емкости) |
| Время автономной работы от батарей | 3 -25 минут, в зависимости от нагрузки |
| Защита | |
| От короткого замыкания | Автоматический предохранитель |
| От импульсных всплесков напряжения сети | Есть |
| От перегрузки | Отключение нагрузки при превышении мощности на 30% при работе от сети и на 10% при работе от батареи |
| Защита батареи | Защита от глубокого разряда и перезаряда |
| Индикация | |
| Визуальная индикация | Светодиоды: Сеть, Батарея, Ошибка |
| Звуковая индикация | Есть |
| Подключение | |
| Подключение сети | Сетевой шнур Shuko (евростандарт) |
| Подключение нагрузки | Розетки Shuko 2 шт. (евростандарт) |
| Защиты телефона, модема, сети | нет |
| Интерфейс | |
| Интерфейс стандарт | USB |
| Совместимость ПО | WindowsXP/ Vista/ 2008/ Windows7/8/10/ Linux/ Unix/ MAC |
| Прочие | |
| Уровень шума | Менее 40 дБ |
| Подключение ИБП и нагрузки после восстановления сети | Автоматическое |
| Физические характеристики | |
| Габариты изделия | 298мм х 101мм х 142мм |
| Габариты упаковки | 334мм х 142мм х213мм |
| Вес | 4,5 кг |
| Условия эксплуатации | |
| Рабочая температура | От 0˚ до +40˚ С |
| Влажность | 0-95% (без конденсации) |
| Гарантийный срок | 24 месяца |
| Стандарты | ISO 9001, ЕАС |
| Комплектация | |
| Комплект поставки | ИБП POWERMAN Back Pro Plus / Руководство пользователя / Гарантийный талон / Кабель USB |
При тендерных и крупнооптовых заказах возможна поставка модификаций модели POWERMAN BACK Pro 600 Plus, отсутствующих в регулярном прайс-листе.
| Производитель | Powerman |
| Сайт производителя | powerman.ru |
| Модель | Back Pro Plus |
| Назначение ИБП | ИБП для компьютера |
| Тип защиты | ИБП линейно интерактивный |
| Мощность | 600ВА |
| Мощность | 360Вт |
| Входное напряжение | 220V |
| Входной разъём | Сетевой шнур (Schuko) |
| Выходных разъёмов IEC-C320 C13 | 4 |
| Интерфейсный порт USB | Да |
| Стандартное время подзарядки | 8ч |
| Сменная батарея | 1×12В 7 Ач |
| Форм-фактор | Tower |
| Цвет | Чёрный |
| Габариты (мм) | 298 х 101 х 142 |
| Высота упаковки | 220мм |
| Длина упаковки | 150мм |
| Ширина упаковки | 350мм |
| Вес брутто | 4.1кг |
| Гарантия (мес) | 24 |
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
Добро пожаловать в блог сисадмина-паяльщика
Интерфейс, разъемы и выходы
Интерфейс: RS-232
Питание
Время реакции: 2 – 4 мс
Кол-во выходных розеток: 3 компьютерные (IEC-320-C13)
Максимальная энергия входного импульсного воздействия: 320 Дж/ 2 мс
Тип выходного сигнала: ступенчатая аппроксимация синусоиды
Защита от перегрузок: ИБП автоматически выключается, если перегрузка превышает 110% от номинала в течение 10 секунд или 125% от номинала в течение 3 секунд
AVR: Есть.
Аккумуляторы
Аккумуляторы: свинцово-кислотные, герметичные, необслуживаемые
Время зарядки: 6 – 8 часов
Размеры сменного аккумулятора (ШхВхГ): 151 х94 х65 мм
Совместимость
Поддержка ОС Windows 95, Windows 98, Windows NT
Комплект поставки и опции
ПО в комплекте: WinStar 2000
Прочие характеристики
Размеры (ширина х высота х глубина): 368 x 148 x 228 мм
Вес: 6,5 кг (в упаковке)
Размеры упаковки: 36.3 х 14.6 х 22.1 см
Вес брутто: 5.9 кг
Плата с передней панели. Та самая кнопка и два светодиода.
Переходим к основной плате. Схема зарядки АКБ выполнена на LM317T. Установлена ЛМ-ка на радиатор. В общем ничего нового, как и везде
Инвертор выполнен на четырех транзисторах FQP50N06 от Fairchild Semiconductor, теперь уже в настоящее время ON Semiconductor.
На этом все, спасибо за внимание! ИБП не включался, понятия не имею и его работоспособности.
