Несмотря на то, что новые продукты серии AMD HD 7ххх были анонсированы еще весной, партнеры этого производителя продолжают выпускать разные вариации ускорителей со всевозможными частотными решениями и многочисленными вариантами систем охлаждения. Поэтому мы продолжаем знакомить читателей с серийно выпускаемыми видеокартами последнего поколения.

Сегодня изучим два продукта HIS на основе популярной подсерии Radeon HD 78xx. Да, мы уже писали, и не раз, что эта линейка получилась настолько сбалансированной и имеющей хороший потенциал для разгона, что Radeon HD 7870 стал намного более выгодным приобретением, нежели более дорогой Radeon HD 7950.

Платы

HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 7850 (Pitcairn)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1000 МГц (номинал — 860 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 16/1000 МГц (номинал — 16/860 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1024
  • Число блоков текстурирования: 64 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 225×115×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 132/46/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 7870 (Pitcairn)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1100 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/1100 МГц (номинал — 20/1000 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 250×110×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 180/62/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E

Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E

Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

Сравнение с эталонным дизайном, вид спереди
HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7850
HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7870

Сравнение с эталонным дизайном, вид сзади
HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7850
HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7870

Обе карты — продукты собственного производства.

Начнем с HD 7850. Несмотря на то, что PCB внешне другая, чем у эталонной карты, по сути это копия референсной модели, просто инженеры разместили все более компактно — вот карта и получилась более короткой. К тому же референсные модели HD 7850 и HD 7870 полностью идентичны — с той лишь разницей, что некоторые элементы на младшей карте не распаяны. Мы видим те же самые 4 фазы питания. Этого недостаточно для гибкой настройки частот работы, но очень даже достаточно для того, чтобы карта стабильно работала на уже выставленных частотах, которые на 140 МГц выше номинала (что и без того уже — выше ожиданий). Карта имеет одно 6-контактное гнездо дополнительного питания, как и все модели на базе HD 7850. Также имеем стандартный для HD 7ххх набор гнезд вывода: одно DVI (с возможностью передачи на VGA или HDMI через специальные адаптеры), одно HDMI 1.4 и два DP версии 1.2 в формате mini.

А вот HD 7870 являет собой полную копию референс-карты, имеет 5 фаз питания ядра с цифровым контроллером Chil, два 6-контактных разъема для дополнительного питания и стандартный набор гнезд вывода, полностью аналогичный предыдущему.

Стоит еще раз сказать, что мониторы с единственным подключением через d-Sub (VGA-гнездо трапециевидной формы) можно использовать через специальные адаптеры-переходники DVI-to-d-Sub.

Напомним, что обе видеокарты имеют возможность вывода картинки одновременно на три монитора. Правда, сложно понять, нужно ли это для HD 7850 (ибо производительность в 3D будет явно недостаточной для игры в таком гигантском разрешении).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

О системах охлаждения.

HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E

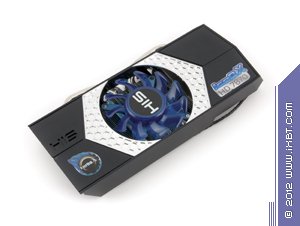

Фирменная система охлаждения серии IceQ X представляет собой устройство, ставшее уже, по сути, стандартом для топовых или околотоповых ускорителей. Мы видим массивный пластинчатый радиатор с никелевым напылением (кроме медного основания, прижимающегося к ядру), имеющий тепловые трубки для равномерного распределения тепловых потоков по всей площади охлаждающих пластин.

Радиатор накрыт пластиковым кожухом, в центре которого закреплен большой вентилятор. Как показали наши исследования, частота вращения его не превышает 1750 оборотов в минуту (50% от максимума), поэтому в целом СО очень тихая.

Микросхемы памяти, как и силовые транзисторы, не охлаждаются. В принципе, для карт такого уровня это не является необходимостью.

HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E

Полностью аналогичное устройство охлаждения, лишь размеры поменьше (радиатор с кожухом имеют меньшую длину).

Частота вращения вентилятора не превышает 47% от максимума, поэтому СО также очень тихая. Микросхемы памяти без охлаждения.

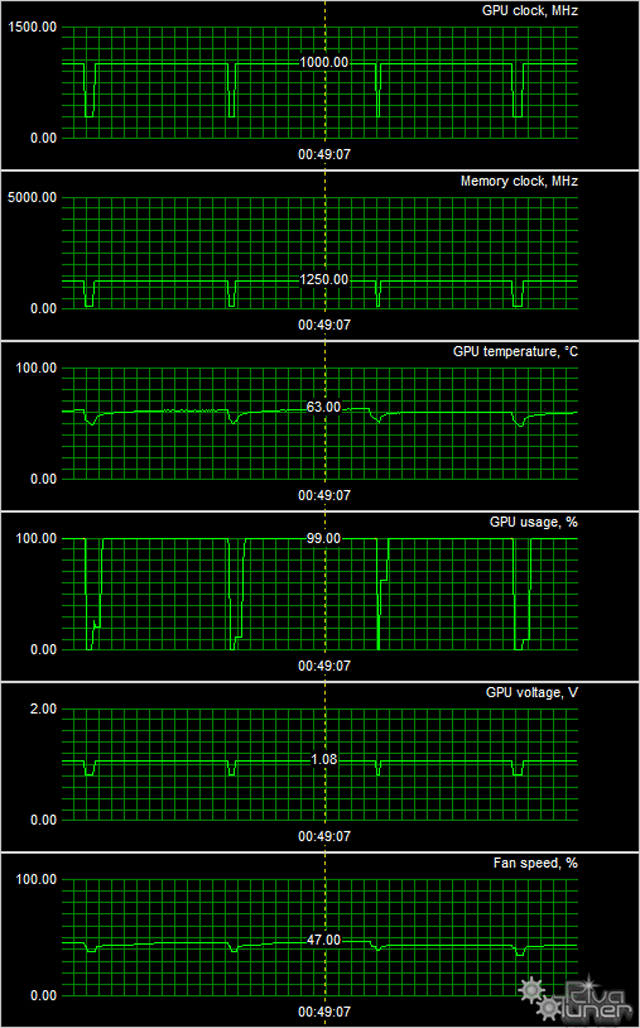

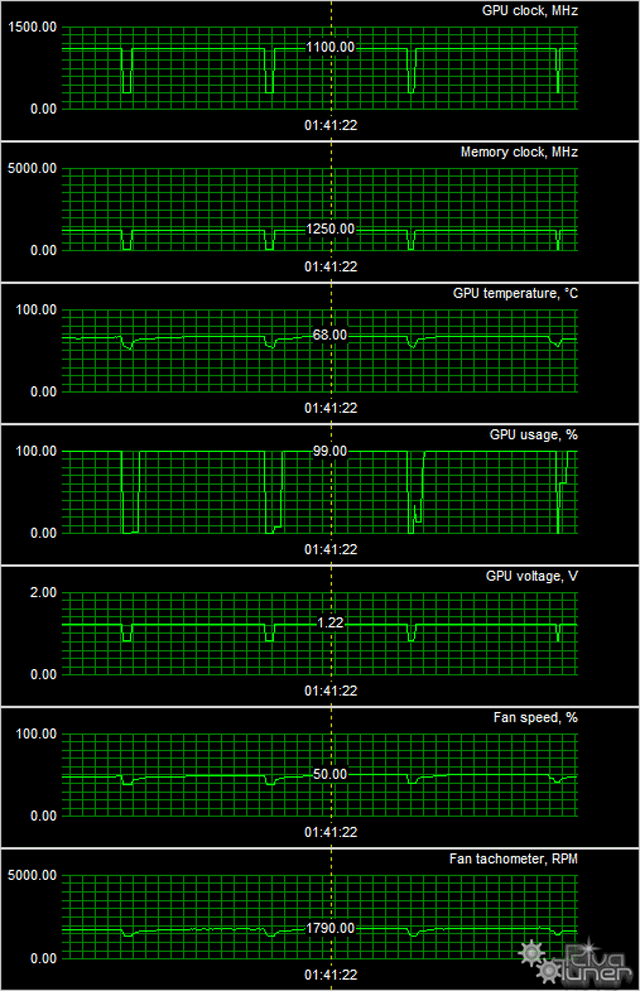

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E

После 6-часового тестирования оба продукта показали себя просто прекрасно с точки зрения эффективности СО: температура ядра не превысила 68 градусов (HD 7870).

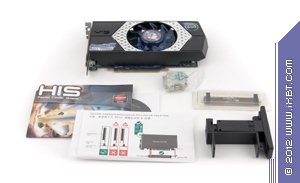

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, адаптеры mini-DP-to-DP, мост CrossFire.

HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E
HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E

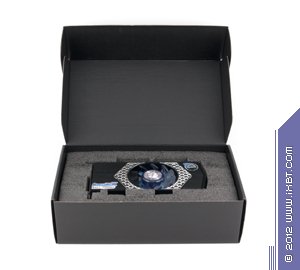

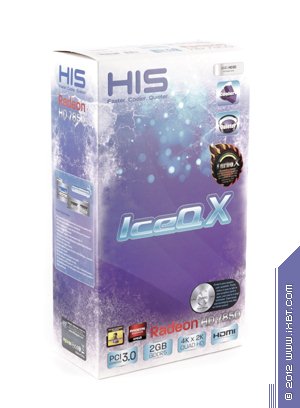

На очереди рассмотрение упаковок.

HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
  • процессор Intel Core i7-3960X (o/c 4 ГГц);
  • системная плата Asus Sabertooth X79 на чипсете Intel X79;
  • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
  • оперативная память 8 ГБ DDR3 SDRAM Corsair 1866 МГц;
  • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
  • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
  • блок питания Enermax Platimax 1200 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 12.8; Nvidia версии 305.37
  • Результаты тестов: сравнение производительности

    В качестве инструментария мы использовали:

      Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
      Благодарим компанию Nvidia за предоставление лицензионного продукта.

    Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

    3DMark’11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

    Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

    Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

    Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

    Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

    Читайте также:  Гугл переводчик с русского на индийский

    Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

    DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

    Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

    Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

    Все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или просто собрать новый.

    Тем, кто вообще не понимает, что́ такое ядро, почему в нем столько процессоров, что́ такое потоки и прочее, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

    А теперь посмотрим на тесты.

    На наших диаграммах приведены данные по двум парам HD 7850 и HD 7870: на номинальных частотах и на повышенных. В случае Radeon HD 7850 представлены показания производительности на частоте 1020 МГц по ядру, тогда как соответствующий продукт HIS имеет частоту в 1000 МГц, что дает право говорить о почти полной идентичности их скоростных показателей (20 МГц разницы в частотах не дадут даже 1% различий в производительности). В случае Radeon HD 7870 у нас зафиксированы показания экземпляра, работающего на частоте в 1150 МГц, а у рассматриваемого продукта HIS частота ядра равна 1100 МГц. Максимальная разница в производительности между ними составит 3%, что также несущественно, поэтому для оценки вполне достаточно ориентироваться на представленные на диаграммах скоростные показатели.

    Выводы

    Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Приведем выборку из этого рейтинга (заметим, что мы берем во внимание разогнанные версии HD 7850 и HD 7870, примерно соответствующие исследуемым сегодня картам).

    Рейтинг 3D-ускорителей iXBT.com

    № Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена 12 HD 7870 2048 МБ, o/c 1150/1150/5500 640 194 330 13 GTX 660 Ti 2048 МБ, 915—1030/6000 640 186 344 14 HD 7950 3072 МБ, 800/800/5000 630 158 399 15 GTX 580 3072 МБ, 783/1566/4040 620 146 424 16 GTX 580 1536 МБ, 775/1550/4000 620 142 437 18 HD 7850 2048 МБ, o/c 1020/1020/5600 550 213 258 19 GTX 570 1280 МБ, 732/1464/3800 510 170 300 21 GTX 560 Ti 448 1280 МБ, 732/1464/3800 480 184 261

    Мы видим, что разогнанная версия HD 7870 захватила лидерство в своей группе, обойдя самого актуального соперника в лице GTX 660 Ti, а также (как я уже говорил в начале статьи) опередив более дорогой Radeon HD 7950. У HD 7850 на момент написания статьи еще не было соперника в лице GTX 660 (который выйдет 13 сентября 2012 г.), поэтому мы смогли сравнить его лишь с продуктами предыдущего поколения, против которых HD 7850 показал себя отлично.

    А теперь посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

    Рейтинг полезности (возможности/цена)

    Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
    05 HD 7850 2048 МБ, o/c 1020/1020/5600 213 550 258
    11 HD 7870 2048 МБ, o/c 1150/1150/5500 194 640 330
    16 GTX 660 Ti 2048 МБ, 915—1030/6000 186 640 344
    17 GTX 560 Ti 448 1280 МБ, 732/1464/3800 184 480 261
    24 GTX 570 1280 МБ, 732/1464/3800 170 510 300
    25 HD 7950 3072 МБ, 800/800/5000 158 630 399
    30 GTX 580 3072 МБ, 783/1566/4040 146 620 424
    33 GTX 580 1536 МБ, 775/1550/4000 142 620 437

    Тут просто очень кратно: оба продукта в лидерах по полезности внутри группы.

    Теперь пройдемся по картам.

    HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E — отличный вариант одного из самых привлекательных по рейтингу полезности ускорителей, имеет тихую систему охлаждения и небольшие размеры. Особо стоит отметить бонус в комплекте поставки в виде подставки под карту.

    HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E — отличный вариант Radeon HD 7870, также находится в лидерах по полезности (внутри своей ценовой группы), имеет очень хорошую СО и тот же бонус в виде подставки под карту.

    Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

    В номинации «Оригинальный дизайн» (за сентябрь 2012 года) получили награды следующие карты:

    • HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E
    • HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E

    И в номинации «Отличная поставка» (за сентябрь 2012) мы награждаем карты:

    • HIS Radeon HD 7850 IceQ X iTurbo 2048 МБ 256-битной GDDR5 PCI-E
    • HIS Radeon HD 7870 IceQ X TurboX 2048 МБ 256-битной GDDR5 PCI-E
