Больше полугода назад AMD представила новый сокет — AM4, и вместе с ним представила новые APU и два младших чипсета (A320 и B350) — старшие чипсеты были просто не нужны, самый мощный из представленных тогда процессоров, AMD A12-9800, был всего лишь двухядерным процессором с 4 вычислительными потоками, и ни о каком разгоне речи не шло — по сути это был хороший мультимедийный процессор, а встроенная графика без проблем справлялась даже с 4К-видео и простыми играми типа Dota 2 и WoT.
Однако было понятно, что на AMD A4 выйдут и флагманы — так и произошло, и несколько месяцев назад AMD представила старшие восьмиядерные Ryzen, и в течении следующего месяца представила так же и более слабые четырех- и шестиядерные решения. Разумеется, вместе с топовыми процессорами AMD представила и разгонную логику — чипсеты X300 и X370, а так же совсем простенький чипсет A300 — с него и начнем.
Это, пожалуй, самый простой чипсет — он предназначается для SFF-систем (то есть для очень компактных систем), процессоры на нем разогнать нельзя, линий PCIe 3.0 четыре, а так же поддерживается только одна видеокарта. У него нет поддержки ни USB, ни SATA — стандартные порты получаются из межхабового PCIe. В итоге такой чипсет идеально подходит для создания компактной мультимедийной системы на базе различных AMD APU (типа указанного выше A12) с интегрированной графикой.
AMD X300
Пожалуй самый странный чипсет — от A300 отличается только возможностью подключения двух видеокарт и разгоном процессора и ОЗУ, однако с учетом компактности сборка и охлаждение такой системы может быть нетривиальной задачей.

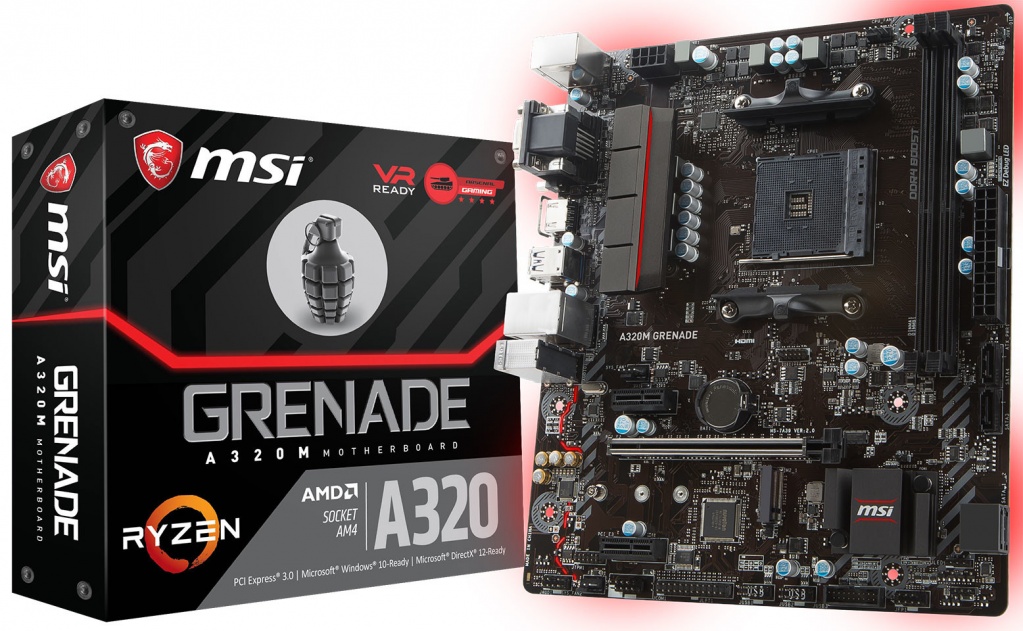

AMD A320
Чуть более развитый чипсет, в отличии от A300 имеет USB (1 версии 3.1, 2 версии 3.0 и 6 версии 2.0) и SATA-III (их 6). Чипсет так же поддерживает только одну видеокарту и является хорошим решением для low-level игровой системы с процессорами уровня AMD Ryzen 5 — разумеется, можно ставить и Ryzen 7, но из-за отсутствия разгона ОЗУ на этом чипсете процессор не сможет работать в полную силу (пропускная способность шины Infinity Fabric, которая связывает между собой два CPU под одной крышкой, привязана к частоте оперативной памяти, и чем она выше — тем быстрее будут взаимодействовать между собой все 8 ядер).
AMD B350
Первый разгонный чипсет — на нем поддерживается разгон любых Ryzen и оперативной памяти, и при этом, в отличии от старшего X370, можно найти компактные материнские платы на B350 форм-фактора mATX, то есть можно собрать высокопроизводительный ПК в сравнительно небольшом корпусе. Отличия от A320 заключаются не только в возможности разгона, но и в наличии еще одного USB 3.0 и 2 лишних линий PCIe. Но, в отличии от X370, тут можно подключить только одну видеокарту (хотя кому нужен SLI, если на рынке есть GTX 1080 Ti?) В итоге это хороший вариант для тех, кому хватит одной видеокарты, A320 не устраивает отсутствием разгона, или же нужна компактная высокопроизводительная система.
AMD X370
Старший чипсет AM4, имеет аж 8 встроенных линий PCIe (за исключением линий процессора, разумеется), количество USB 3.0 в сравнении с B350 выросло до 6. Так же этот чипсет поддерживает разбиение процессорных линий PCIe на две по х8, что позволяет подключить две видеокарты одновременно. Увы — за это приходится платить габаритами, материнские платы с этим чипсетом имеют форм-фактор ATX. В итоге этот чипсет подходит тем, кому нужен полный «фарш», максимальная производительность на чипсете AM4.
В итоге «экосистему» на AM4 можно считать законченной — есть как и самые простые чипсеты для мультимедийных систем, так и мощные чипсеты для игровых ПК и домашних рабочих машин. Так что обновленные чипсеты появятся (если появятся вообще) уже только с выходом преемника Ryzen.
| 29 августа 2017 |
В марте этого года на нашем сайте вышел сравнительный обзор четырех недорогих матплат на базе чипсета Z270 Express. В статье были рассмотрены модели, которые подходят для разгона процессоров Intel Skylake и Kaby Lake. Сейчас же я предлагаю познакомиться с бюджетными материнскими платами, основанными на наборе логики AMD B350. Они позволяют разгонять процессоры поколения Ryzen.
Как известно, все новые чипы «красных» для платформы AM4 оснащены разблокированным множителем. У Intel, наоборот, разгону поддаются только «избранные» модели. Если мы говорим о поколении Kaby Lake, то речь идет о Core i3-7350K, Core i5-7600K и Core i7-7700K. На примере этих решений наблюдаются различные подходы компаний по продвижению собственной продукции. Если Intel с появлением новых процессоров и платформ все сильнее затягивает гайки, то AMD по-прежнему остается лояльной к касте оверклокеров-любителей.
Лаборатория уже изучила несколько топовых моделей на чипсете X370: ASRock X370 Taichi, ASUS ROG Crosshair VI Hero и MSI X370 XPower Gaming Titanium. Протестированные устройства хороши, спору нет, однако далеко не каждый пользователь имеет возможность приобрести такую материнскую плату. Быть может, рассмотренные в этом материале бюджетные варианты в плане разгона окажутся ничуть не хуже навороченных и более дорогих решений?
⇡#Зачем платить больше?
Конечно, материнская плата приобретается не только для разгона. Важны и другие параметры устройства, такие как функциональность и надежность. На мой взгляд, чипсет B350 не так сильно уступает старшей микросхеме X370. Сведения о том, какие возможности предлагают в сочетании с Ryzen те или иные чипсеты, собраны в таблице.
| AMD X370 | AMD B350 | AMD A320 | ||
|---|---|---|---|---|
| Процессор | PCI Express x16 для видеокарт | x16 или x8+x8 | x16 | x16 |
| Поддержка массивов видеокарт | AMD CrossFire и NVIDIA SLI по схеме х8+х8 | AMD CrossFire по схеме х16+х4 | Нет поддержки | |
| PCI Express 3.0 для SSD | x4 или x2 + 2 SATA 6 Гбит/с | |||
| USB 3.0 | 4 | |||
| Поддержка разгона | Есть | Есть | Нет поддержки | |
| Чипсет | PCI Express 2.0 | x8 | x6 | x4 |
| SATA 6 Гбит/с | 8 | 6 | 6 | |
| Поддержка SATA RAID | 0, 1, 10 | |||
| USB 3.1 | 2 | 2 | 1 | |
| USB 3.0 | 6 | 2 | 2 | |
| USB 2.0 | 6 | |||
По сути, основное отличие B350 от X370 заключается в невозможности использовать в системе симметричные массивы видеокарт AMD CrossFire и NVIDIA SLI по схеме х8+х8, но все остальные «плюшки» присутствуют практически в полном составе. Да, B350-платы позволяют объединять видеокарты AMD Radeon, но технология реализуется в режиме x16+x4, что делает ее фактически бесполезной в игровом ПК. Тем более что в большинстве случаев четыре линии на таких устройствах работают за счет чипсетного интерфейса PCI Express 2.0. Старший же чипсет X370 позволяет объединять графические ускорители в режиме x8+x8 (все линии — PCI Express 3.0).
Кроме того, разница между X370 и B350 заключается в меньшем количестве портов USB 3.0 и SATA 6 Гбит/с, которых у младшего чипсета осталось два и шесть соответственно, плюс число линий PCI Express 2.0 сократилось до шести.
Более простые и дешевые решения на базе набора логики A320 разгон центрального процессора уже не поддерживают.
Блок-схема чипсета AMD B350
⇡#Технические характеристики
Квартет испытанных устройств имеет схожие технические характеристики и функциональность. Например, все четыре платы получили разъем M.2, необходимый для подключения твердотельного накопителя. Различия проявляются в количестве слотов расширения и портов, расположенных на панелях ввода-вывода. А еще в применяемых контроллерах — будь то звуковой и сетевой чипы или же мосты для разводки на текстолите дополнительных интерфейсов. Разные у матплат и схемы питания. Полный список характеристик рассматриваемых материнских плат приведен в таблице.
| ASRock Fatal1ty AB350 Gaming K4 | ASUS PRIME B350-PLUS | GIGABYTE GA-AB350-GAMING 3 | MSI B350 GAMING PLUS | |
|---|---|---|---|---|
| Поддерживаемые процессоры | AMD Ryzen 3/5/7 и Athlon/A-серия (Bristol Ridge) | |||
| Чипсет | AMD B350 | |||
| Подсистема памяти | 4 × DIMM, до 64 Гбайт DDR4-2133-3200 (OC) | |||
| Слоты расширения | 2 × PCI Express x16 3.0 4 × PCI Express x1 2.0 |
2 × PCI Express x16 3.0 2 × PCI Express x1 2.0 2 × PCI |
2 × PCI Express x16 3.0 3 × PCI Express x1 2.0 |
2 × PCI Express x16 3.0 2 × PCI Express x1 2.0 2 × PCI |
| Интерфейсы накопителей | 1 × M.2 (Socket 3, 2242/2260/2280) с поддержкой PCI Express x4 1 × M.2 (Socket 3, 2230/2242/2260/2280/22110) с поддержкой SATA 6 Гбит/с 6 × SATA 6 Гбит/с |
1 × M.2 (Socket 3, 2242/2260/2280/22110) с поддержкой SATA 6 Гбит/с и PCI Express x4 6 × SATA 6 Гбит/с |
1 × M.2 (Socket 3, 2242/2260/2280/22110) с поддержкой SATA 6 Гбит/с и PCI Express x4 6 × SATA 6 Гбит/с |
1 × M.2 (Socket 3, 2242/ 2260 /2280/ 22110) с поддержкой SATA 6 Гбит/с и PCI Express x4 4 × SATA 6 Гбит/с |
| RAID 0, 1, 10 | ||||
| Локальная сеть | 1 × Realtek RTL8111GR, 10/100/1000 Мбит/с | 1 × Realtek RTL8111H, 10/100/1000 Мбит/с | 1 × Realtek RTL8111GR, 10/100/1000 Мбит/с | 1 × Realtek RTL8111H, 10/100/1000 Мбит/с |
| Аудиоподсистема | Realtek ALC892 7.1 HD | Realtek ALC887 7.1 HD | Realtek ALC1220 7.1 HD | Realtek ALC892 7.1 HD |
| Интерфейсы на задней панели | 1 × PS/2 1 × D-Sub 1 × HDMI 1 × DVI-D 1 × RJ-45 2 × USB 2.0 Type A 1 × USB 3.0 Type C 5 × USB 3.0 Type A 3 × Аудио 3,5 мм |
1 × PS/2 1 × D-Sub 1 × HDMI 1 × DVI-D 1 × RJ-45 2 × USB 2.0 Type A 2 × USB 3.1 Type A 4 × USB 3.0 Type A 3 × Аудио 3,5 мм |
1 × PS/2 1 × HDMI 1 × DVI-D 1 × RJ-45 1 × USB 2.0 Type A 2 × USB 3.1 Type A 4 × USB 3.0 Type A 5 × Аудио 3,5 мм 1 × S/PDIF |
1 × PS/2 1 × D-Sub 1 × HDMI 1 × DVI-D 1 × RJ-45 2 × USB 2.0 Type A 1 × USB 3.0 Type C 3 × USB 3.0 Type A 6 × Аудио 3,5 мм |
| Форм-фактор | ATX, 305 × 224 мм | ATX, 305 × 237 мм | mini-ITX, 305 × 230 мм | ATX, 305 × 243 мм |
| Цена | ||||
Каждая материнская плата упакована в небольшую, но яркую картонную коробку. Комплект поставки у исследуемых устройств оказался довольно-таки стандартным — заглушка на панель ввода-вывода, SATA-кабели, руководство пользователя, а также диск с драйверами и программным обеспечением.
Ниже в таблице приведен список фирменного программного обеспечения, поддерживаемого той или иной материнской платой.
| ASRock Fatal1ty AB350 Gaming K4 | ASUS PRIME B350-PLUS | GIGABYTE GA-AB350-GAMING 3 | MSI B350 GAMING PLUS | |
|---|---|---|---|---|
| Фирменное ПО | ||||
| Звук | Нет | Нет | Нет | |
| Сеть | XFast LAN | Нет | TriDef SmartCam; Xsplit |
Gaming Lan Manager |
⇡#ASRock Fatal1ty AB350 Gaming K4
У ASRock Fatal1ty AB350 Gaming K4 существует плата-близнец — AB350 Pro4. У Gaming-варианта армирован разъем PCI Express x16 (использование металлической «одежки» увеличивает прочность порта при нагрузках на излом и на выдергивание) и есть разъем USB 3.0 Type-C, но в остальном перед нами практически одинаковые устройства. Поэтому, рассмотрев Fatal1ty AB350 Gaming K4, можно сделать определенные выводы и про AB350 Pro4. «Прошка» стоит меньше в среднем на 500 рублей.
ASRock Fatal1ty AB350 Gaming K4
В сравнительном обзоре бюджетных матплат на чипсете Z270 Express я уже отмечал тот факт, что недорогие модели собраны на уменьшенных печатных платах. Так, форм-фактор ATX подразумевает использование текстолита размером 305 × 244 мм, однако ASRock Fatal1ty AB350 Gaming K4 получилась несколько уже. Применение PCB меньшего размера создает некоторые нюансы во время сборки. Например, вы не сможете в корпусах закрепить материнку по правому краю, следовательно, при подключении модулей оперативной памяти, SATA-коннекторов и 24-пинового разъема блока питания текстолит будет заметно прогибаться. Учтите этот момент на будущее. Второй минус использования печатной платы меньшей площади — это более компактное расположение элементов на текстолите. Правда, я не могу сказать, что ASRock Fatal1ty AB350 Gaming K4 заметно страдает от нехватки этих 20 мм.
Устройство — бюджетное, а потому необходимости распаивать, например, внешние органы управления и прочие «улучшайзеры» нет никакой. Тем не менее у героя повествования присутствует практически полный «боекомплект» из шести слотов расширения. Еще раз отмечу, что все участники тестирования поддерживают работу технологии AMD CrossFire, поэтому у плат есть по два разъема PCI Express x16. При использовании процессора Ryzen работают они, правда, в режиме х16+х4, причем дополнительные четыре линии соответствуют третьей версии стандарта PCI Express. Вывод простой: заморачиваться со сборкой игровой системы с двумя видеокартами на базе логики B350 бессмысленно. При использовании APU седьмого поколения (Bristol Ridge) первый PCI Express x16 работает в режиме х8, а второй PCI Express x16 — в режиме x2, поддержки CrossFire при таком раскладе нет.
В целом разводка компонентов у ASRock Fatal1ty AB350 Gaming K4 выполнена удачно. Даже самые крупные процессорные кулеры не будут конфликтовать с установленной в первый PEG-порт видеокартой, а габаритные графические адаптеры не перекроют доступ к SATA-разъемам.
Сейчас даже в недорогих решениях никак не обойтись без подсветки. У «Фаталити» всеми цветами радуги переливается область вокруг чипсетного радиатора, а в верхнем правом углу есть два 4-штырьковых разъема для подключения RGB-ленты мощностью до 36 Вт и подсветки фирменного кулера AMD. Тип и цвет настраиваются как в BIOS, так и при помощи программы ASRock RGB LED.
ASRock Fatal1ty AB350 Gaming K4 имеет четыре 4-контактных разъема для подключения вентиляторов. К сожалению, платы ASRock до сих пор не научились регулировать частоту вращения вентиляторов без ШИМ.
На обратной стороне платы никаких элементов не предусмотрено.
Зато «Фаталити» оснащена, пожалуй, самой интересной дисковой подсистемой, потому что на плате распаяно сразу два разъема M.2. Первый слот может работать как в режиме PCI Express x4 3.0, так и в режиме SATA 6 Гбит/с, он реализован через линии PCI Express центрального процессора. В случае использования в системе Bristol Ridge разъем функционирует в режиме PCI Express x2 3.0. К тому же в случае использования этого слота отключается второй порт PCI Express x16. Второй M.2 подключается через чипсет и работает только в режиме SATA 6 Гбит/с. При его использовании отключается колодка SATA3_3 на материнской плате.
Как я уже сказал, ASRock Fatal1ty AB350 Gaming K4 выделяется на фоне конкурентов наличием на I/O-панели разъема USB 3.0 С-типа, который реализован при помощи коммутатора ASMedia ASM1543. В остальном у платы достаточно типичный набор интерфейсов. Так как платформа AM4 поддерживает в том числе и гибридные процессоры седьмого поколения, то большинство материнских плат оснащено различными видеовыходами. В ASRock Fatal1ty AB350 Gaming K4 коннектор D-Sub обслуживается при помощи микросхемы Realtek RTD2168.
Среди внутренних интерфейсов присутствуют два USB 2.0 и один USB 3.0, а также порты COM, TPM и F-аудио.
После выхода процессоров Ryzen 2-го поколения, изготовленных по технологии 12 нм, неминуемым был и выпуск нового чипсета 400-й серии среднего класса. Материнские платы с чипсетом B350 оставались одним из наиболее популярных вариантов в средней ценовой категории для тех пользователей, которые перешли на платформу AMD за прошедший год или около того. Вот почему теперь все с нетерпением ждут прибытия материнских плат с чипсетом B450, чтобы собрать на их основе новый компьютер.
Поскольку плата серии B350 позволит использовать процессор Ryzen 2-го поколения после простого обновления BIOS, многие пользователи задаются вопросом, предлагает ли чипсет B450 нечто, ради чего стоит совершить апгрейд. Но ведь изменился не только чипсет! Линейка материнских плат MSI B450 была разработана с учетом разгонных возможностей процессоров Ryzen и новой функциональности чипсета. Давайте рассмотрим, в чем они отличаются от своих предшественников.
 |
Как видите, чипсет AMD B350 поддерживает больше моделей процессоров. Однако B450 совместим со всеми сериями, которые актуальны в 2018 году. Новая линейка процессоров Raven R >
Технология AMD Precision Boost Overdrive (PBO)
Технологии Extended Frequency Range и Precision Boost, разработанные компанией AMD, появились в 2017 году и поначалу вызвали немалый интерес. Впрочем, хотя они и работали, как полагалось, прирост производительности от их использования был слишком мал. Ситуация меняется с появлением технологии AMD Precision Boost Overdrive (AMD PBO), поддерживаемой чипсетами AMD 400-й серии. Уже опробованная с большим эффектом на флагманской платформе X470, она теперь доступна и с материнскими платами серии B450.
Технология Precision Boost Overdrive по сути объединяет в себе технологии Precision Boost 2.0 и Extended Frequency Range 2.0, чтобы повышать производительность процессора тогда, когда нужно, и настолько, насколько нужно. Для ее работы требуется процессор Ryzen X и материнская плата с чипсетом 400-й серии. Чипсет AMD B350 тоже умеет автоматически разгонять процессоры X-серии до определенного уровня, однако B450 с технологией PBO позволяет получить при этом куда больший прирост производительности.
Что делает технология AMD PBO?
Новый алгоритм, используемый технологией Precision Boost 2.0, обеспечивает улучшенное масштабирование частоты процессора в зависимости от количества задействованных ядер, а технология Extended Frequency Range 2.0 позволяет чипсету лучше отслеживать температуру по сравнению с предыдущими чипсетами AMD.
Сочетание этих двух технологий гарантирует более сильный прирост частоты при использовании мощных систем охлаждения. Поскольку результатом является нечто вроде автоматического разгона, вмешательство пользователя не требуется. В отличие от чипсетов Intel среднего уровня, недорогой чипсет B450 от AMD поддерживает оверклокинг, а технология AMD PBO автоматизирует данный процесс для тех, кто не особенно комфортно чувствует себя со всеми этими настройками частоты и напряжения в BIOS.
Технология AMD StoreMI
AMD StoreMI – это ответ компании AMD на технологию Optane от Intel. Однако, в отличие от Optane, для ее работы не требуется какое-либо аппаратное обеспечение. Достаточно твердотельного накопителя и жесткого диска, которые у вас уже есть. Благодаря технологии StoreMI эти два устройства объединяются в одно, которое сочетает в себе скорость твердотельного накопителя с высокой емкостью жесткого диска.
Помимо быстрой загрузки ОС и приложений, AMD StoreMI может похвастать простотой настройки. Это решение прекрасно подходит для пользователей, которые не хотят тратить огромные деньги на покупку твердотельного накопителя высокой емкости, но желают получить достаточно скоростную и объемную подсистему хранения данных.
Поскольку технология AMD StoreMI доступна только с чипсетами 400-й серии, она представляет собой еще одну причину, по которой вам может захотеться перейти на новейшую платформу AMD.
Материнские платы MSI B450: новые функции
Материнские платы MSI серии B350 отличались лучшими в своем классе компонентами и функциональностью, однако всегда есть место для улучшений. Примером чему является новая серия продуктов на базе чипсета B450.
 |
Технология Core Boost
Большой радиатор
На элементы системы питания материнских плат MSI B450 установлен радиатор, площадь которого увеличена на 40% по сравнению с обычными. Увеличенная площадь теплорассеивания в сочетании с улучшенной разводкой компонентов ведет к существенному понижению температуры, а значит позволит выжать максимум из процессора Ryzen без опасности перегрева.
 |
Flash BIOS Button
Проблемы при обновлении прошивки BIOS – одна их самых страшных вещей, которые могут случиться с пользователем ПК. Однако все материнские платы MSI серии B450 поддерживают технологию Flash BIOS Button, которая позволяет практически моментально вернуться к старой, рабочей версии BIOS. Причем она работает даже без установки процессора, памяти и видеокарты!
 |
Вывод: нужен ли апгрейд?
Чипсеты AMD 400-й серии обладают множеством привлекательных для большинства пользователей функций. В сочетании с эксклюзивными разработками MSI, реализованными в новых материнских платах серии B450, это кажется весьма заманчивым предложением. Итак, стоит ли переходить со старой платы с чипсетом B350 на новую? Чтобы ответить на этот вопрос, давайте вспомним, какие именно новшества предлагают материнские платы MSI серии B450 по сравнению со своими предшественницами серии B350:
- Технология AMD Precision Boost Overclocking обеспечивает больший прирост производительности процессоров X-серии.
- Технология AMD StoreMI позволяет объединить твердотельный накопитель и жесткий диск, чтобы получить одновременно и скорость первого, и высокую емкость второго.
- Функция Flash BIOS Button для безболезненного обновления и восстановления прошивки BIOS.
- Технология Core Boost для обеспечения стабильности при разгоне процессоров Ryzen (включая 8-ядерные!).
- Радиатор увеличенного размера гарантирует улучшенное охлаждение компонентов системы питания.
Если какие-либо из указанных выше возможностей вас интересуют, то вам непременно нужно как можно быстрее приобрести материнскую плату MSI серии B450! Чипсет B450, как и другие чипсеты 400-й серии, гарантирует наилучшую работу процессоров Ryzen, особенно когда речь идет о Ryzen 2-го поколения, изготовленных по технологии 12 нм.
С другой стороны, имеет смысл оставить нынешнюю плату серии B350, если:
1) вы все еще пользуетесь процессором AMD Bristol Ridge со встроенным графическим ядром Radeon R7 и планируете использовать его в ближайшем будущем или 2) у вас не хватает бюджета для обновления и процессора, и материнской платы, поэтому вы готовы пойти на некоторые компромиссы с точки зрения производительности и функциональности.
